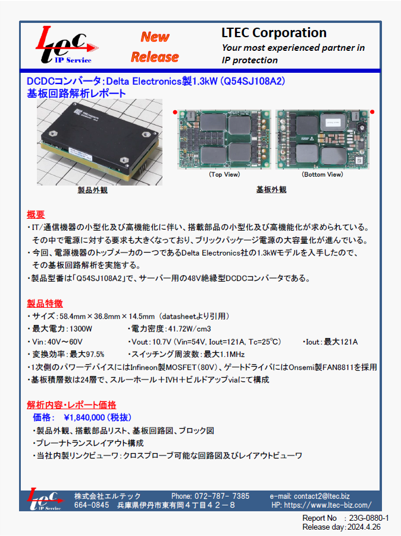

DCDCコンバータ：Delta Electronics製1.3kW (Q54SJ108A2) 基板回路解析レポート


	(Top View)	(Bottom View)
製品外観	基板外観

概要

・ IT/通信機器の小型化及び高機能化に伴い、搭載部品の小型化及び高機能化が求められている。
その中で電源に対する要求も大きくなっており、ブリックパッケージ電源の大容量化が進んでいる。
・今回、電源機器のトップメーカの一つであるDelta Electronics社の1.3kWモデルを入手したので、その基板回路解析を実施する。
・製品型番は「Q54SJ108A2」で、サーバー用の48V絶縁型DCDCコンバータである。

製品特徴

・サイズ：58.4mm×36.8mm×14.5mm (datasheetより引用）
・最大電力：1300W	・電力密度：41.72W/cm3
・ Vin：40V～60V	・Vout：10.7V (Vin=54V, Iout=121A, Tc=25℃)	・Iout：最大121A
・変換効率：最大97.5%	・スイッチング周波数：最大1.1MHz
・1次側のパワーデバイスにはInfineon製MOSFET（80V）、ゲートドライバにはOnsemi製FAN8811を採用
・基板積層数は24層で、スルーホール＋IVH＋ビルドアップviaにて構成
